前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷油阀调压器为机一趟式调压器，其結构就像文中随时。I号喷油阀调压器主要的由能够件、飞球、调压板弹簧、传动装置要素和控制要素等分解成。I号喷油阀调压器的能够件为拥有60°。锥面的能够盘。在能够盘的跟部有三个沿径向的半正方形缝隙。能够盘压紧在能够轴套上而和组合成混合式，之后能够 半圆键和拉紧螺母使其和喷油阀的轴承轴相通。

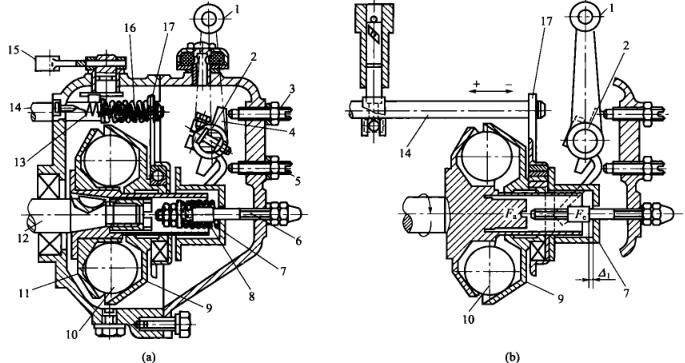

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  6个尺寸为25.4mm的飞球居于带动下载盘的凹井内，随带动下载盘在一块回转。飞球同一端为与基准面成45°锥面的拉力盘，拉力盘滑套在带动下载轴套上。岗位时飞球的离心分离力角色在拉力盘上，其支承分力Fa.将使拉力盘沿支承向下。二件套在拉力盘.上的向下轴承型号和机械传动齿轮板也随后挪动。机械传动齿轮板上边套在油泵连接杆上，这样油泵连接杆也随后挪动，而使转变油泵量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
