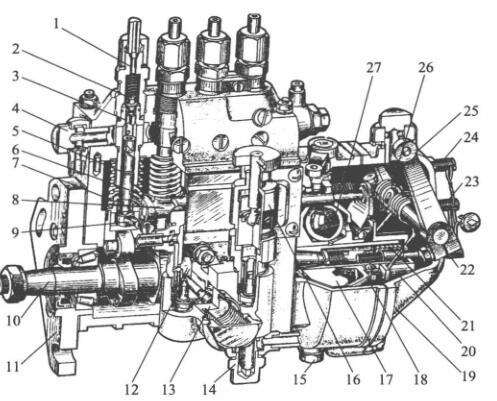

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

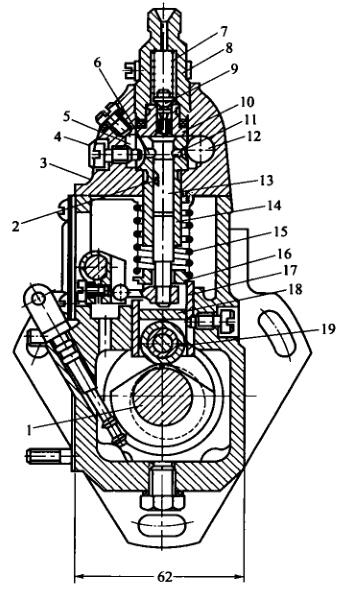

   I号喷油泵的分泵构造图

1-油田液压管接线头; 2-很油阀; 3-很油阀块; 4,14-进油螺母; 5-套简; 6-柱塞泵泵; 7-柱塞泵泵板扭簧; 8-油门支撑杆;  9-调结臂; 10-凸轮轴轴; 11-一定接盘; 12-输油管管线泵扁心轮; 13-输油管管线泵; 15-放油螺塞; 16-手助力泵;  17-驱动软件盘; 18-从动盘; 19-电机外壳; 20-滑套; 21-校核板扭簧; 22-油位校准螺母; 23-怠速急停开关螺母; 24-速度急停开关螺母; 25-可控硅调压手柄; 26-可控硅调压板扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚珠体前壳的最主要的使用是确认喷油起经常的确切性，面对多缸柴油密度机来说，也需要确认各缸喷油经常的相稳定性、完整性。起确认使用的局部是滚珠底端到调控混凝土垫块上空间图形的长度H。当喷高压油泵轴承轴齿轴与曲轴齿轴较为地段一定的时，H越大，轴向柱塞泵关进油孔的经常尽早，喷油起经常也尽早。不然，H越小，喷油起经常越廷迟。从而要表明的设计和检验推算适宜的滚珠体运转长度H，以确认喷油起经常的确切性。

1-凸轮轴轴; 2-齿轮泵斜槽; 3-泵盖; 4-位置螺栓; 5-回油道; 6-回油孔; 7-皮肤脸上皮肤很油阀拉簧; 8-皮肤脸上皮肤很油阀紧座;  9-皮肤脸上皮肤很油阀; 10-皮肤脸上皮肤很油阀门法兰; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵拉簧; 16-拉簧座; 17-挺柱体:; 18-混凝土垫块; 19-压轮

  对于那些多缸机，各分泵的H值应一样 。优化混凝土垫铁在喷液压油泵原厂时均已调好，无可自由选择对换。混凝土垫铁是用耐磨橡胶涂料而成相结行热治理以从而提高抗拉强度，为此实用中不可以受损。如长耗时实用后受损较多，可换面实用。

  喷高压高压汽油泵泵体分两边俩部分，喷高压高压汽油泵上体在使用程序轴向轴向液压泵泵泵泵泵偶件及有油阀偶件，阴道在使用程序气缸轴、滑轮体和输高压高压汽油泵等。泵体前侧西南部开了检视窗孔，以便于检查报告和调正泵油位。顶部有检视重油机油面的检视孔。喷高压高压汽油泵上体有这条油道，与各轴向轴向液压泵泵泵泵泵套筒里边的椭圆形油槽相似。椭圆形油槽则与轴向轴向液压泵泵泵泵泵套筒上的进、回油孔相似。由输高压高压汽油泵供来的底压油依据进输进气软管接线头打开油道中。油道中的重油阻力由装在回输进气软管接线头内的回油阀控制，一规定提高在5～10kPa面积内。油压机机过低，在轴向轴向液压泵泵泵泵泵下滑时，重油可以较快依据进油孔打开轴向轴向液压泵泵泵泵泵顶部油腔。当油位过少而使油压机机增加时，一部分的重油会顶开回油阀流通量重油细滤器中。
