本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

汽油电站飞机机组电气安装箱的反应： 1、合情合理的平均分配用电量。 2、便于对电路原理的开关使用。 3、有较高的健康安全安全防护档次，能最直观的展示电源电路的导通的状态。

项目名称：656KW柴油机发电站汽轮机单机配电箱主要元件明细清单
变低压配电箱主要构件明细表
序号顺序	称谓	材质的规格	公司	使用量	商家
1	塑壳负荷开关	NXM-1250S/3300 1250A	台	1	正泰
2	来发马达组管理器	HGM6110	只	1	众智
3	生产发直流无刷电机轉速管控器	C2002	只	1	孚创
4	直流开关电源线电源线电源模块	DC24V	只	1	众智
5	不同规格的中小型前面继电气产品	HH54P    DC24V	只	2	正泰
6	不同规格的中小型其中继物品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	烧毁器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

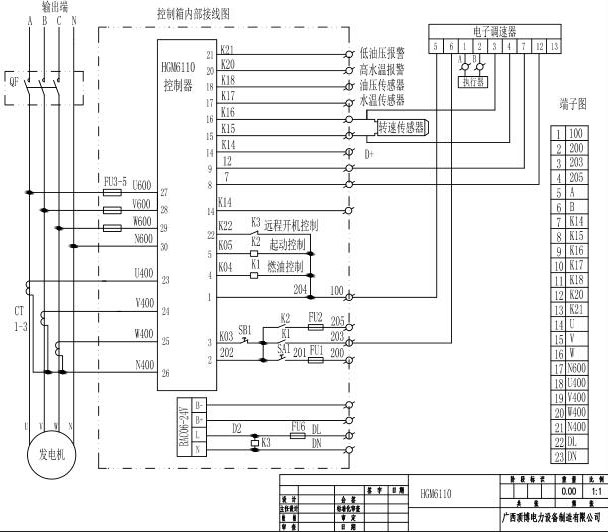

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.anyuea.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
