今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-超高压输油管道管道管管接头; 2-有油阀; 3-有油阀门法兰; 4,14-进油螺柱; 5-套简; 6-注塞泵; 7-注塞泵扭簧; 8-油门连接杆;  9-转换臂; 10-凸轮轴轴; 11-固定不动接盘; 12-输油管道管道泵反力轮; 13-输油管道管道泵; 15-放油螺塞; 16-手真空泵;  17-推动盘; 18-从动盘; 19-外壳; 20-滑套; 21-校核扭簧; 22-油表调节螺柱; 23-怠速急停开关螺柱; 24-飞速急停开关螺柱; 25-调节手柄; 26-调节扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  压轮体总程的关键功能是以确保液压油泵逐渐开使每时每刻的正确性，面对多缸静音机所说，还得 以确保各缸液压油泵每时每刻的一样的性。起以确保效应的内脏器官是压轮下面到修改混凝土垫块上水平的高速H。当喷液压油泵凸轮轴轴伞齿轮轴与曲轴伞齿轮轴比较位子固定时，H越大，液压泵停用进油孔的每时每刻早一些，液压油泵逐渐开使每时每刻也早一些。但是，H越小，液压油泵逐渐开使每时每刻越延期。如此要会按照设计的和耐压推算合理的压轮体作业高速H，以以确保液压油泵逐渐开使每时每刻的正确性。

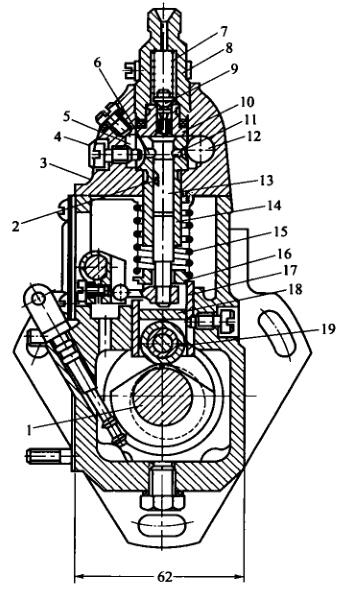

1-凸轮机构轴; 2-注塞泵斜槽; 3-泵盖; 4-位置螺丝; 5-回油道; 6-回油孔; 7-有油阀压缩压簧片; 8-有油阀紧座;  9-有油阀; 10-有油高压闸阀; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵压缩压簧片; 16-压缩压簧片座; 17-挺柱体:; 18-垫件; 19-滚轴

  针对于多缸机，各分泵的H值应成正比。进行调节垫铁在喷液压油泵生产日期时均已调好，必不可简单互相交换。垫铁是用耐磨橡胶的原材料成齐头并进行热进行处理以提升密度，为此采用中难于变形。如时间间隔采用后变形较多，可换面采用。

  喷助力泵泵体分左右两二个分，喷助力泵上体用以的使用轴向轴向齿轮泵泵泵偶件及很油阀偶件，下身用以的使用凸轮轴轴、压轮体和输助力泵等。泵体前侧中部地区会开检视窗孔，事先排查和变动泵用油量。下方有检视汽车机油面的检视孔。喷助力泵上体有两条油道，与各轴向轴向齿轮泵泵泵套筒外头的马蹄形油槽相接。马蹄形油槽则与轴向轴向齿轮泵泵泵套筒上的进、回油孔相接。由输助力泵供来的高压低压油利用进软管线连接管流进油道中。油道中的汽油发动机负担由装在回软管线连接管内的回油阀调节，一标准要求做到在5～10kPa规模内。汽压过低，在轴向轴向齿轮泵泵泵向下时，汽油发动机没办法更快利用进油孔流进轴向轴向齿轮泵泵泵上面油腔。当用油量不能而使汽压增高时，一部分的汽油发动机会顶开回油阀流进汽油发动机细滤器中。
